Vidrasa
ProductosEmpresaLocalizaciónContactar
Email
English  ·  Français
VIDRIO CUARZO / Propiedades Menu productos cuarzo
** Disponibles otras calidades superiores ** - Tubo transparente | Tubo translúcido | Varillas | Vidrio plano | Propiedades -

El cuarzo fundido consiste en puro sílice (SiO2 – Dióxido de silicio). El cuarzo fundido muestra un número de características únicas que lo hacen el material idóneo para su uso en una variedad de procesos especializados y usos donde no son convenientes otros materiales:
Para el uso en procesos a altas temperaturas, debido a su baja expansión térmica y su excelente resistencia a choques térmicos. Puede soportar temperaturas sobre los 1300 ºC, y debido al bajo coeficiente medio de dilatación térmica puede ser calentado y enfriado sin riesgo de rotura por choque térmico.
Su buena transmisión óptica de los rayos ultravioleta hace al vidrio de cuarzo un material esencial para la industria de la iluminación.
Debido a su elevada pureza que asegura una contaminación mínima, el vidrio de cuarzo es uno de los materiales más importantes en la industria del semiconductor.
Para el uso en electrónica, el cuarzo fundido se caracteriza por una alta fuerza dieléctrica, conductividad eléctrica baja y buena transmisión para las micro-ondas, incluso en altas temperaturas.
cuarzo
Debido a su resistencia al agua, a las soluciones salinas y a los ácidos, el tubo de cuarzo es utilizado por la industria química para instrumentos y equipo de laboratorio.

Pureza química (trazos de elementos en ppm)
Al Fe Ca Ti Na K Li OH-
16 0,8 0,8 1,5 0,9 0,9 0,7 15-45

Contenido en OH-
El contenido en OH- de 15 a 45 ppm es estable. Después de un tratamiento térmico, una reducción en el contenido de OH- de un máximo de 3 ppm es posible templando el material a 1000 ºC durante un periodo de 30 horas.


Propiedades térmicas
Coeficiente medio de dilatación lineal térmica (20 - 300 ºC) 0,55 · 10-6 /ºC
Escala de temperaturas de transformación 1075 - 1210 ºC
Temperatura de enfriamiento inferior; lg h (en dPas) = 14,5 1075 ºC
Temperatura de enfriamiento superior; lg h (en dPas) = 13,0 1180 ºC
Temperatura de reblandecimiento; lg h (en dPas) = 7,6 1730 ºC
Escala de temperaturas de trabajo; lg h (en dPas) = 5 - 8 1700 - 2100 ºC
Temperatura máxima admisible para uso de larga duración 1100 ºC
Temperatura máxima admisible para uso de corta duración 1300 ºC


Propiedades químicas
Clase hidrolÍtica (DIN 12111) 1
Clase de resistencia a los ácidos (DIN 12 116) 1
Clase de resistencia a los álcalis (DIN 52322) 1


Propiedades eléctricas
Factor de pérdida dieléctrica
(a una frecuencia de 7,5 GHz)
tan d = 5 · 10-4
Temperatura
(ºC)
Resistencia eléctrica específica
(W · cm)
20 1018
100 1018
200 4 · 1013
400 1010
800 6,3 · 108
1000 108
1200 4 · 105
Constante dieléctrica
(a 20 ºC/7,5 GHz)
= 3,7
Resistencia dieléctrica (kV/cm)
a 20 ºC
a 500 ºC

250 - 400
40 - 50


Propiedades mecánicas(a 20º C)
Densidad 2,20 g/cm3
Fuerza de compresión 1150 N/mm2
Resistencia a la tracción 50 N/mm2
Resistencia a la flexión 68 N/mm2
Módulo de elasticidad E 7,5· 104 N/mm2
Resistencia al rayado (Mohs) 5,5 - 6,5

* Las propiedades mecánicas dependen de la geometría, la calidad de la superficie y de la temperatura.

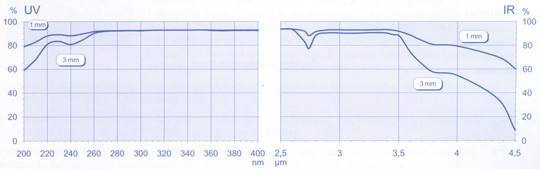

Propiedades ópticas
- Transmisión -
Transmisión cuarzo


VIDRASA, Vidrio en Tubo y Varilla, S.A.
C/ Molí d'en Xec, 41 (Nave 20) / Pol. Ind. Molí d'en Xec
08291 Ripollet (Barcelona) / España
Tel: +34 933 524 959 | Fax: +34 933 490 748
