English  ·  Français

BOROFLOAT / Prop. físicas y químicas	- Introducción | Medidas | Propiedades-
Vidrio plano borosilicato 3.3 flotado

Propiedades térmicas

Coeficiente lineal de dilatación térmica (20/300 ºC) 3,3 · 10-6 K-1 Temperatura de transformación Tg 530 ºC Temperatura superior de refrigeración (1013 dPa · s) 560 ºC Conducción térmica en 90 ºC 1,12 W/(m · K) Capacidad térmica media Cp (20/100 ºC) 0,83 kJ/(kg · K) Temperatura max. aplicable (considerando RCT*)             corto tiempo 500 ºC           largo tiempo 450 ºC Resistencia a la diferencia de temperatura RDT* durante corto tiempo             hasta 1 hora 110 K           1-100 horas 90 K durante largo tiempo, a partir de 100 horas 80 K Resistencia al enfriamineto brusco REB** para espesores hasta             4 mm REB = 175 K           para espesores 4-6 mm REB = 160 K           para espesores 6-15 mm REB = 150 K Las planchas de BOROFLOAT® de alta resistencia química tienen un coeficiente de dilatación muy pequeño y destacan por su alta resistencia al enfriamiento brusco. La temperatura de uso máx. admisible durante corto tiempo es de 500 ºC. La resistencia al enfriamiento brusco está unas tres veces por encima de la del vidrio usual (vidrio calcáreo alcalino) *) RDT - Resistencia a diferencia de temperatura. La zona central de las placas (aprox. 25 x 25 cm2) se calienta específicamente y los bordes de las placas se mantienen a temperatura ambiental. Como valor-RCT se indica la diferencia de temperatura entre centro de placa caliente y borde de placa fría, resultando <5% de los ensayos en rotura. Antes de los ensayos las placas se esmerilan con papel de lija, granulado 40, simulando así un estado extremo de utilización. **) REB - Resistencia al enfriamiento brusco. En un horno de aire circulante se calientan placas de aprox. 20 x 20 cm2 y a continuación se vierte en el centro de la placa 50 ml de agua fría (temperatura ambiental) Como valor-REB se indica la diferencia de temperatura entre la temperatura de la placa caliente y la temperatura del agua fría (temperatura ambiental), resultando <5% de los ensayos en rotura. Las placas se esmerilan antes del calentamiento con papel de lija, granulado 220, simulando así un estado de utilización en la superficie como en la práctica. Transmisión de BOROFLOAT® en los espesores 2 mm; 3,3 mm; 3,8 mm y 7,5 mm.

Propiedades mecánicas	Espesor (en 25 ºC) 2,2 g/cm3 Módulo de elasticidad 63 kN/mm2 Dureza Knoop HK 0.1/20 (Medición según E DIN/ISO 9385) 480 Indice de Poisson 0,2

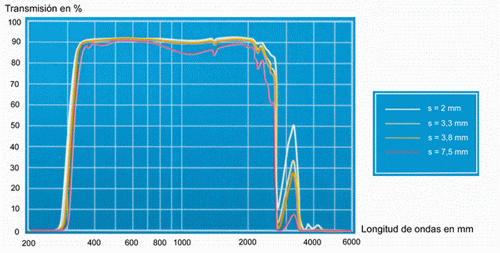

Propiedades ópticas	Indice de refracción nd 1,472 Dispersión (nF - nC) 71,9 · 10-4

Propiedades químicas

Tipo de resistencia al agua y a la arena según ISO 719 1 Tipo de resistencia al agua y a la arena según ISO 720 1 Tipo de ácido según ISO 1776 1 Tipo de resistencia a las lejías según ISO 695-A 2 Las planchas de vidrio BOROFLOAT son muy resistentes contra agua, disoluciones neutrales y ácidas, ácidos fuertes y disoluciones alcalinas, así como contra cloro, bromo, yodo y substancias orgánicas. Incluso durante largos períodos de acción y a temperaturas sobre 100 ºC sobrepasan éstas en su resistencia química a la mayoría de los metales así como otros materiales. A causa de la acción de agua y ácidos sólo se desprenden del vidrio cantidades mínimas, en su mayoría iones monovalentes, formando en la superficie del vidrio una capa muy fina y poco porosa de gel de sílice, que frena otros ataques al vidrio.

Resistencia contra golpes y choques	La resistencia contra golpes o choques de BOROFLOAT® depende del tipo de montaje, del tamaño y grosor de la lámina, del tipo de choques y otros muchos más parámetros. Por eso sólo se pueden facilitar datos sobre la resistencia contra golpes y choques según el caso especifico de aplicación (mayormente en relación con las formas específicas de aplicación a cumplir según exigencias de resistencia).

VIDRASA, Vidrio en Tubo y Varilla, S.A. C/ Molí d'en Xec, 41 (Nave 20) / Pol. Ind. Molí d'en Xec 08291 Ripollet (Barcelona) / España Tel: (+34) 933 524 959
